Dalam kegiatan uji kompetensi ini anda bertindak sebagai Teknisi Jaringan. Tugas anda sebagai seorang Teknisi Jaringan adalah merancang bangun dan mengkonfigurasi sebuah Wifi Router berfungsi sebagai Gateway Internet, Web Proxy, DHCP Server dan Firewall, kemudian internet tersebut dishare ke client melalui jalur kabel dan wireless.

Dengan Opsi konfigurasi sebagai berikut:

Konfigurasi Wifi Router

1.      Sistem operasi                = Mikrotik RouterOS

2.      DNS                                          = Sesuai dengan DNS yang diberikan ISP

3.      NTP                                          = Yes

4.      WebProxy                                  = Yes

5.      Cache Administrator     = [email protected]

Ether1:

6.      IP Ether1                                   = Sesuai dengan Network yang diberikan ISP

7.      Gateway                                    = Sesuai dengan IP yang diberikan oleh ISP

Ether2:

8.        Terhubung dengan kabel ke switch dan PC

9.        IP Ether2                    = 192.168.1.1/24

10.    DHCP Pool                = 192.168.1.2-192.168.1.100

11.     STATIC DNS            = ketika akses ke http://www.mikrotik.com dialihkan ke website http://bnsp-indonesia.org

12.     Buat firewall agar IP 192.168.100.2-192.168.100.50 tidak dapat ping ke router

13.     Buat rule agar setiap akses ke router tercatat di logging

14.     Buat rule filter yang mengijinkanpermintaan HTTP dan HTTPS dari CLIENT network ke Internet

WLAN 1 (WLAN Interface):

13.  IP WLAN 1                   = 192.168.2.1/24

14.  SSID                              = nama_peserta@Proxy

15.  DHCP Pool                   = 192.168.2.2-192.168.2.100

16.  Blocking Site                  = http://www.linux.or.id

17.  Blocking File                 = .mp3, .mkv

18.  Blocking Content           = Block setiap konten yg mengandung kata “mikrotik”

19.  Buat firewall yang memblokir akses internet melalui jalur wireless mulai pukul 19:00 (malam)– 07:00 (pagi).

Konfigurasi PC/Laptop Client (Yang tergubung Ether2 melalui Switch)

1. IP LAN                        = Dinamis

2. Sistem operasi               = Windows / Linux

Konfigurasi PC/Laptop Client (Yang tergubung WLAN1 melalui wireless)

1. IP WLAN         = Dinamis

2. Sistem operasi               = Windows / Linux

Tugas Anda sebagai Teknisi Jaringan adalah :

Mengimplementasikan topologi jaringan di atas dengan ketentuan sebagai berikut :

1.        Menerapkan prosedur kesehatan, keselamatan kerja dan keamanan kerja yang diperlukan

2.        Melakukan pemasangan kabel UTP

3.        Melakukan pemasangan non managable switch

4.        Melakukan pemasangan dan konfigurasi jaringan lokal (LAN)

5.        Melakukan pemasangan dan konfigurasi jaringan internet (WAN)

6.        Melakukan pemasangan dan konfigurasi jaringan nirkabel (WLAN)

7.        Melakukan instalasi dan konfigurasi Server/Router (WebProxy)

8.        Melakukan instalasi dan konfigurasi DHCP Server

9.        Melakukan konfigurasi Firewall pada router

10.    Melakukan Pengujian dari PC Client yang terhubung kabel :

a.          IP DHCP Client

b.         Koneksi internet

c.          Static DNS akses www.mikrotik.com menjadi http://bnsp-indonesia.org

d.         Blocking ping dari client

e.          Logging

f.          Rule Filter mengijinkan permintaan HTTP dan HTTPS

11.    Melakukan Pengujian dari Laptop Client yang terhubung wireless:

a.          Blocking Site

b.         Blocking File

c.          Blocking content

Blocking akses internet pada waktu yang telah ditentukan

 Tahapan Pertama untuk melakukan remote dari client
1. Download Iso Mikrotik

2. Download Gns3

3. Download VirtualBox

4. Download VMWare

dan disini hanya bersifat virtual namun settingannya sama seperti real.
– Pertama install mikrotiknya dan ada pada tutorial ini.

– Kedua Jika sudah install mikrotiknya lalu install gns3, virtualbox dan vmware semuanya ada di link ini (link menyusul)

– Ketiga jika sudah diinstall maka pada tahap selanjutnya masuk ke video ini.

– Keempat apabila ada trouble dengan iso mikrotik dll maka bisa lihat ke video ini

– Kelima apabila sudah maka Asumsi ip dari server atau mikrotik 192.168.1.1 dan untuk client atau xp 192.168.1.10 maka client XP akan remote mikrotik dengan ip 1.1 atau gatewaynya

– Keenam Apabila belum bisa diakses atau masih keadaan default maka ip nya 192.168.88.1 ip itu ip default mikrotik dengan username admin dan tidak ada passwordnya.

Nama    : Ilham Idfiana

Kls          : D3TK-42-02

Nim        : 6702184010

Tata Cara Setting Gns3 Mikrotik

–          Gambar Topologi

–          Aktifkan GNS3Vm Preferensi sebagai integrasi atau penghubung ke virtualbox

–          Pada menu ini ialah untuk menambah dari img yang sudah install yang menjadi bootable atau sebagai routerOs

–          Pada tahap selanjutnya ialah menambah Qemu mikrotiknya yang akan dijadikan routernya

–          Pada selanjutnya atur kapasitas ram dan binary nya untuk dijalankan routerOS nya

–          Pada tahap ini ialah memilih img atau bootable yang sudah install sebelumnya yang menjadi format img untuk dijalankan routerOS nya

–          Menambah client Virtualbox untuk dijadikan sebagai menampilkan GUI dari routerOS

–          Aktifkan semua komponennya untuk disetting routernya

–          Pada tahap selanjutnya jalankan router mikrotiknya dengan mode console, lalu setting alamat IP

o   Asumsi ip dengan metode NAT maka ip yang didapatkan yaitu secara DHCP atau secara otomatis

–          Pada gambar dibawah ialah ketika dijalankan melalui virtualbox dengan windows XP dan masuk ke winbox.

o   Pada ether1 Dhcp yang didapatkan dari adapter Vmnet8 yang langsung terhubung ke internet

o   Ether2 untuk client yang akan menguji koneksi antara Laptop > Gns3 > Virtualbox

–          Pada gambar dibawah ialah setting untuk DNS agar bisa terkoneksi dengan internet, dan menggunakan ip dns dari google dan juga bisa melalui open Dns

–          Setting gateway disini ialah masuk ke 192.168.19.2 yaitu alamat dns dari vmnet yang di bridge dari internet atau WAN

–          Pengujian dari winbox atau telnetnya, dan client

L

Link Referensi :

https://www.youtube.com/watch?v=yg-F2WKibDM&feature=youtu.be

https://youtu.be/K-9xpNGEWoU

Raijua Webste

Software yang harus disiapkan
– VirtualBox
– ISO Ubuntu Server
– CMS WordPress
– Aplikasi WinSCP

dan hal yang lain
– Internet pasti butuh
A. Konfigurasi IP

1.  Ketik perintah : nano /etc/network/interfaces

Setting Ip Address pada linux ubuntu server

Pada setting ip harus dilihat port yang sudah ada pada settingan defaultnya disini pada virtual box kita gunakan 2 adapter yaitu nat dan virtualbox host only adapter,
Perlu tambahan masing-masing portnya adalah
NAT : enp0s3
Virtual Host Only Adapter : enp0s8
dan setting dan ganti.
Ketika sudah gunakan perintah
2. sudo /etc/init.d/networking restart
3. lalu jika sudah ketik ifconfig untuk melihat hasil ip addressnya

Ifconfig

B. Instalasi dan Konfigurasi DNS Server
1. lalu ketikan apt install bind 9
2. Jika sudah masuk ke direktori bind dengan ketikkan cd /etc/bind
3. Copy kan file : db.local ke db.ilham (bisa dengan nama sendiri)
                          db.127   ke db.192
4. Edit file nano named.conf.local

Setting DNS

ketika settingan sudah selesai maka save file tersebut
5. lalu jika sudah edit file yang sudah di copy sendiri yang db.ilham dan db.192

Setting db.Ilham

Setting db.192

Ketika sudah disetting keduanya maka save dan perlu diketahui settingannya ganti nama localhost dengan nama domain yang diinginkan dan juga ip nya
6. lalu restart servicenya dengan ketik /etc/init.d/bind9 restart
C. Testing DNS
1. Setting ip client yang ingin akses server

Setting IP

2. Lalu jika sudah maka ping ke alamat 56.105 jika sudah ttl maka bisa diakses di google chrome dns nya apabila sudah dipasang service apache

Redirect To Raijua

Dalam artikel ini saya akan memberikan tutorial singkat tentang materi yang akan di ujikan dalam ujikom ujian praktek kejuruan atau UKK Teknik Komputer dan Jaringan untuk SMK paket soal 1 tahun 2016 atau singkatnya Tutorial Pembahasan Soal Ujian Praktek UKK TKJ Paket Soal 1

Dilihat dalam soal UKK TKJ SMK Paket Soal 1, terlihat disitu bahwa siswa bertindak sebagai teknisi jaringan yang bertugas untuk merancang bangun dan mengkonfigurasi sebuah PC Server yang berfungsi sebagai Gateway Internet, Web Server dan juga berfungsi sebagai DNS Server serta menginstalasi dan mengkonfigurasi web berbasis CMS WordPress dan lain sebagainya, lebih lengkapnya liat di soalnya saja ya 😀

Nah pasti ada kan siswa – siswi di sekolah anda yang milih paket soal 1 dan belum bisa mengkonfigurasinya ? Okey cooccookk untuk yang belum bisa mengkonfigurasi tugas – tugas implementasi yang diberikan sesuai soal ukk tersebut anda bisa melihat / menyimak tutorial pembahasan paket soal 1 Ujian Praktek UKK Teknik Komputer Jaringan SMK berikut ini.

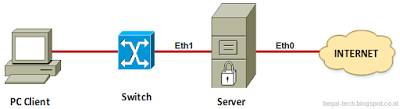

Gambar Kerja Ujian Praktek TKJ Paket Soal 1

Disini saya menggunakan media virtualbox dan menggunakan ISO Linux Debian 6.0.0. Untuk yang menggunakan VBox pastikan adaptor nic anda yang ke 2 diaktifkan karena dalam soal menggunakan 2 NIC.

Bahan yang diperlukan :
– CMS WordPress   : Download
– Aplikasi WinSCP : Download

A. Konfigurasi IP
1. Ketik perintah : nano /etc/network/interfaces

2. Edit file interfacesnya, lalu tambahkan konfigurasi seperti berikut ini.

Untuk eth0 address dan gateway nya sesuai yang diberikan oleh ISP Sekolah anda / guru anda.disini hanya sebagai contoh saja.

3. Aktifkan eth0 dan eth1 dengan perintah : ifup eth0 dan ifup eth1

4. Restart networknya : service networking restart
    Pastikan tidak ada error saat direstart jika ada yang error/failed cek konfigurasi ulang network anda

5. Cek IP / Konfigurasi IP : ifconfig eth0 dan ifconfig eth1

6. Hubungkan client (windows) dengan Server, atur alamat ip address client sesuai dengan ip server.
       Address : 192.168.100.2 (selain 192.168.100.1)
       Netmask : 255.255.255.248
       Gateway : 192.168.100.1
       DNS : 192.1
68.100.1
                   8.8.8.8

 7. Lakukan pengujian dengan cara mengeping dari IP Server ke Client dan juga sebaliknya, pastikan saling
     terhubung antara server dengan client. ketik : ping [ip_server/client] di comand server atau di
     CMD pada windows client.

B. Konfigurasi PC Router / Gateway Internet
1. Edit file ip_forward : nano /proc/sys/net/ipv4/ip_forward

    Lalu ganti angka 0 menjadi 1

2. Edit file sysctl.conf : nano /etc/sysctl.conf

    Cari : #net.ipv4.ip_forward=1 lalu hapus # didepannya.

3. Ketikan perintah : iptables -A FORWARD -i eth1 -o eth0 -j ACCEPT
                                 iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

    Ket : -i eth1 : sesuaikan ethernet yang terhubung ke LAN

            -o eth0 : sesuaikan ethernet yang terhubung ke Internet

4. Edit file rc.local : nano /etc/rc.local

    Tambahkan konfigurasi diatas exit 0 : iptables-restore</etc/iptables.sav

5. Setelah itu, ketik perintah : iptables-save|tee /etc/iptables.sav

C. Instalasi dan Konfigurasi DNS Server
1. Masukan cd-room terlebih dahulu : apt-cdrom add
    Setelah itu install bind9 :
apt-get install bind9

2. Pindah ke bind : cd /etc/bind
    Copy kan file : db.local ke db.sekolah
              db.127   ke db.192

3. Konfigurasi named.conf.local : nano named.conf.local

    Lalu tambahkan konfigurasi menjadi seperti berikut ini.

4. Edit file db.sekolah : nano db.sekolah

      Edit dan tambahkan konfigurasi menjadi seperti berikut ini.

5. Edit file db.192 : nano db.192

 Edit dan tambahkan konfigurasinya menjadi seperti berikut ini.

6. Ubah konfigurasi file resolv : nano /etc/resolv.conf

    Edit menjadi sperti berikut ini.

7. Restart bind9 : service bind9 restart
    Pastikan tidak ada error / failed saat direstart. Jika ada cek konfigurasi yang telah anda lakukan.

8. Pengujian DNS Servernya, ketikan perintah : nslookup sekolah.web.id
                                                                           nslookup www.sekolah.web.id
                                                                           nslookup student.sekolah.web.id

D. Instalasi dan Konfigurasi Web Server
1. Menginstall aplikasi web server : apt-get install apache2 php5 links

2. Install lagi : apt-get install phpmyadmin mysql-server mysql-client

    Jika sudah anda akan menemukan konfigurasi seperti berikut ini. Masukan password Mysql anda.

    Pilih Apache2

    Pilih NO

3. Pindah ke direktori sites-available : cd /etc/apache2/sites-available

4. Copy file konfigurasi default, seperti gambar berikut ini.

5. Disable file konfigurasi default dan Enable file sekolah serta student,
    ketik perintah : a2dissite default
           a2ensite sekolah
           a2ensite student

6. Edit Konfigurasi file sekolah : nano sekolah

     Ubah Localhost ke nama domain dan Tambahkan ServerName sama www-data, edit seperti
     gambar berikut ini.

7. Edit file konfigurasi student, ketik perintah : nano student

      Ubah dan tambahkan konfigurasi, localhost ganti menjadi nama domain dan tambahkan www-data

8. Pindah ke direktori var, ketik : cd /var/www
      Lalu buat direktori www-data, ketik perintah : mkdir www-data

Tunggu Konfigurasi Web Server belum selesai, sekarang saatnya kita upload file .zip cms wordpress yang sudah di download ke direktori /var/www/www-data. Sebelum mengupload file tersebut kita membutuhkan SSH Server dan SSH Client, untuk SSH Client menggunakan aplikasi WinSCP.

D.1. Instalasi dan Konfigurasi SSH Server dan SSH Client
1. Install SSH Server, ketik perintah : apt-get install ssh

2. Edit konfigurasi sshd_config, ketik perintah : nano /etc/ssh/sshd_config

      Ubah Port 22 menjadi Port 1734 sesuai peintah pada soal ujian praktek.

3. Restart ssh, ketik perintah : service ssh restart

4. Install WinSCP pada komputer client, lalu buka.
     – File protocol : Ubah menjadi SCP
     – Hostname : Isi IP Address PC Server
     – Port Number : Isi port sesuai konfigurasi sshd_config tadi.

    Setelah itu klik Login

    Klik Add / Klik Update

5. Ubah posisi direktori ke /var/www/www-data

7. Masuk kembali ke PC Server, pindah ke www-data, ketik : cd /var/www/www-data

8. Install terlebih dahulu unzip sebelum anda mengekstrak filenya, ketik : apt-get install unzip

9. Jika sudah, ketik perintah : unzip [namafile]
    contoh : unzip wordpress-4.4.2.zip

10. Setelah di unzip, coba liat dahulu berhasil atau tidak. setelah itu ketik perintah seperti berikut ini.

11. Jika sudah cek apakah berhasil dipindahkan atau tidak. setelah itu ketik perintah :
          cp wp-config-sample.php wp-config.php
          nano wp-config.php

12. Ubah database_name_here menjadi nama database yang dibuat [dbwordpress]

       Ubah menjadi seperti berikut ini

13. Masuk ke PC Client, Buka Browser ketikan IPServer/phpmyadmin
      Contoh : 192.168.100.1/phpmyadmin

      Log In sesuai dengan apa yang telah anda buat tadi.
      Username : root
      Password : (pass MySQL anda)

14. Buat database, ketikan nama database : dbwordpress lalu klik Create.

15. Masuk kembali ke PC Server, Restart Apache2 dan MySQL.
      Ketik perintah : service apache2 restart
                               service mysql restart

E. Instalasi dan Konfigurasi Web Berbasis CMS WordPress
1. Buka browser komputer client. Lakukan pengujian untuk DNS Server dan Web Server.
    Ketikan domain yang telah di buat tadi (DNS Server)
    – sekolah.web.id

    – www.sekolah.web.id

    – student.sekolah.web.id

2. Setelah mengetikan student.sekolah.web.id jika anda telah berhasil, maka akan muncul installasi wordpress.
    Isikan data – data yang diminta seperti gambar berikut ini.

3. Setelah berhasil login, anda akan masuk ke tampilan Dashboard WordPress.

4. Klik Posts – Add New untuk membuat postingan artikel. Saya rasa anda semua sudah tahu caranya.

5. Setelah anda share, coba lihat post artikel anda. contoh tampilan postingan artikel yang saya buat.

*** Setelah itu selesai deh, tinggal menuliskan laporan praktek yang telah anda kerjakan tadi. kalau menurut guru saya, laporannya berisi tentang konfigurasi yang telah anda lakukan, seperti contohnya konfigurasi ini fungsinya buat apa perintahnya kaya apa dll.

*** NB :Jika terjadi error / failed saat merestart aplikasi. cek apakah konfigurasi yang anda lakukan
            sudah benar / belum. cek dengan teliti apakah ada yang kurang (koma kutip titik koma .dll)

Sekian artikel tutorial pembahasan paket 1 soal ujian praktek ukk ujikom untuk SMK TKJ (Teknik Komputer Jaringan). Mohon maaf jika ada kesalahan penulisan kata / perintah dalam tutorial ini, maka dari itu saya membutuhkan kritik dan sarannya dari anda semua untuk menyampaikannya bisa melalui kotak komentar yang telah tersedia. Semoga dengan adanya artikel ini dapat membantu anda dan bermanfaat bagi anda semua 🙂 SEMOGA SUKSES YA ?? 😀

Cara Belajar Mikrotik Tanpa RouterBoard Menggunakan VirtualBox

ada artikel sebelumnya saya pernah membahas tentang Tutorial Cara Belajar Mikrotik tanpa RouterBoard dengan VMWare. Kali ini hampir sama sebenarnya masih membahas tentang Cara Belajar Mikrotik Tanpa RouterBoard namun bukan menggunakan VMWare melainkan VirtualBox. Oya, sebelumnya saya jelasin dulu apa itu VMWare dan VirtualBox. Jadi kedua software ini dapat menjalankan sistem operasi secara virtual didalam sistem operasi di PC/laptop kita. Misalnya kita mau jalanin Linux Ubuntu di Windows 7 PC kita. Udah ngerti kan?

Sekarang saya coba jelaskan kenapa kali ini saya menggunakan VirtualBox bukannya VMWare. Alasannya yaitu karena kelebihan VirtualBox daripada VMWare :

1. VirtualBox itu Software GRATIS, Sedangkan VMWare Workstation Tidak

2. VirtualBox lebih simpel dan mudah digunakan

3. VirtualBox lebih enteng dibandingkan VMWare

4. Dll, Dsb, Dst.. 😀

Oke, sekarang saya coba jelaskan apa yang akan kita lakukan selanjutnya. Disini kita menggunakan VirtualBox untuk menjalankan RouterOS Mikrotik dan Windows XP secara virtual. Tujuannya adalah agar kita tetap bisa belajar dan oprek-oprek Mikrotik tanpa harus punya RouterBoard nya. Hal ini saya lakukan karena saya lagi ada tugas negara dan tidak bawa RouterBoard Mikrotik. Jadi kalo mau experimen kan susah. Oleh karena itulah saya coba pakai Virtual Machine ini.

Untuk lebih jelasnya silakan lihat gambar topologi yang akan kita bangun berikut ini :

Hal yang kita butuhkan adalah :

1. PC/Laptop yang terkoneksi ke Internet. Mau konek pake Modem, Wifi, atau lainnya terserah anda.

2. Software VirtualBox terbaru, silakan download disini.

3. File Installer RouterOS Mikrotik, Silakan cari disini.

4. File Installer (ISO) Windows XP, Silakan sendiri ya. Googling aja 😀

5. Winbox Mikrotik ada disini.

6. Secangkir kopi dan cemilan untuk menemani kita ngoprek 😉

Disini saya menggunakan Windows XP supaya lebih gampang konfigurasinya. Selain itu juga lebih enteng dan cepet loadingnya. Kalau anda mau pake windows lain silakan saja. Atau mau pake Linux juga ga masalah. Tapi disini saya contohkan caranya menggunakan Windows XP SP3.

Langsung saja, langkah-langkah nya sebagai berikut.

Langkah Instalasi :

1. Silakan Download dan Install VirtualBox nya

2. Buat VM baru untuk Windows XP, sesuaikan resource (RAM, Harddisk) dengan spek PC anda

3. Boot VM tersebut dengan installer Windows XP (ISO)

4. Jalankan VM Win XP nya –> Lakukan proses instalasi Win XP sampai selesai

5. Buat VM baru untuk Mikrotik –> Lakukan hal yang sama seperti pada Win XP

6. Boot VM tersebut dengan installer RouterOS Mikrotik (ISO)

7. Jalankan VM Mikrotik nya –> Lakukan proses Instalasi Mikrotik RouterOS sampai selesai (Tutorialnya ada disini)

Langkah Konfigurasi Jaringan :

Sesuai dengan topologi di atas, kita gunakan 2 Ether pada Mikrotik.

Ether1 untuk koneksi ke Client (Host-only) –> IP address 10.10.10.2/24

Ether2 untuk koneksi ke Internet (NAT) –> IP address otomatis dari DHCP Client

 Ini adalah video tutornya:
